Как выбрать ИБП (источник бесперебойного питания)

Зачем вообще нужен ИБП и почему к его выбору стоит подойти серьёзно

Источник бесперебойного питания (ИБП, он же UPS - Uninterruptible Power Supply) - это устройство, которое стоит между розеткой и вашей техникой и берёт на себя всю грязную работу с электросетью. Он держит нагрузку на аккумуляторах в момент отключения света, сглаживает скачки и просадки напряжения, гасит высокочастотные помехи и даёт технике корректно завершить работу, а не умереть на полуслове. Для одних это защита от потери несохранённого документа, для других - страховка сервера с базой данных стоимостью в годы работы, а для третьих - вопрос того, замёрзнет ли дом зимой, когда газовый котёл встанет из-за отключения электричества.

Мы, эксперты magaz.by, за годы работы с электроникой в Беларуси видели десятки историй, где грамотно подобранный ИБП спасал дорогое оборудование, и не меньше историй, где сэкономленные на нём деньги оборачивались сгоревшими блоками питания, испорченными жёсткими дисками и повреждёнными файловыми системами. Беда в том, что рынок ИБП обманчиво прост на вид: коробка с розетками и лампочкой. На деле же за этой коробкой скрываются три принципиально разные технологии, две разные единицы измерения мощности, несовместимые формы выходного сигнала и целый ворох нюансов с аккумуляторами. Ошибка в любом из этих пунктов означает либо переплату за ненужный запас, либо технику, которая при первом же отключении света поведёт себя совсем не так, как вы рассчитывали.

Это руководство мы построили как последовательный маршрут от теории к практике. Сначала разберём топологии, потом честно поговорим про вольт-амперы и ватты (это главная ловушка всей темы), затем про форму синуса и совместимость с современными блоками питания, про аккумуляторы и время автономии, и в конце дадим конкретные рекомендации под типовые задачи - от домашнего роутера до газового котла и небольшого сервера. Завершим типичными ошибками, порядком покупки в magaz.by и чек-листом, который можно взять с собой прямо в момент выбора.

Три топологии ИБП: off-line, line-interactive и online

Всё разнообразие бытовых и полупрофессиональных ИБП сводится к трём архитектурам. Они отличаются не мощностью и не ценой сами по себе, а самим принципом того, как электричество проходит через устройство и что происходит в момент аварии. Это фундамент, и понимание разницы между ними важнее, чем любая цифра в паспорте.

Резервные ИБП (off-line / standby)

Самая простая и дешёвая схема. В обычном режиме ток из розетки идёт напрямую на нагрузку, ИБП практически не вмешивается и лишь подзаряжает аккумулятор. Как только напряжение пропадает или выходит за допустимые границы, срабатывает реле и нагрузка переключается на инвертор с батареей. Время переключения составляет обычно 5-12 миллисекунд.

Плюсы такой схемы очевидны: низкая цена, высокий КПД, минимальный нагрев и тихая работа. Минусы тоже понятны: пока сеть в норме, никакой стабилизации напряжения не происходит, а форма выходного сигнала на батарее - ступенчатая (аппроксимированная) синусоида. Резервный ИБП хорошо подходит для базового офисного ПК без претензий, роутера, кассового аппарата, ТВ-приставки. Это защита от полного пропадания света плюс базовый фильтр, но не более того.

Линейно-интерактивные ИБП (line-interactive)

Золотая середина рынка и самый массовый класс для дома и малого офиса. Ключевое отличие - наличие ступенчатого автотрансформатора (AVR, Automatic Voltage Regulation). Этот узел умеет поднимать пониженное напряжение и опускать повышенное прямо на лету, не переходя на батарею. Для Беларуси с её нередкими просадками в 190-200 В и скачками до 240-250 В это очень ценно: техника получает стабильные параметры, а аккумулятор при этом не расходуется и служит дольше.

Время переключения на батарею у line-interactive обычно 2-6 мс, что заметно быстрее резервных моделей. Форма сигнала бывает как аппроксимированной, так и чистой синусоидой - и это принципиальный момент, к которому мы вернёмся в отдельном разделе. Линейно-интерактивные ИБП - правильный выбор для мощных игровых и рабочих ПК, рабочих станций, сетевых коммутаторов, NAS начального уровня, а модели именно с чистой синусоидой подходят и для циркуляционных насосов систем отопления.

ИБП с двойным преобразованием (online / double conversion)

Вершина по качеству защиты. Здесь входной переменный ток сначала целиком преобразуется в постоянный, заряжает батарею и питает инвертор, а инвертор уже заново синтезирует идеальный переменный ток для нагрузки. Нагрузка вообще никогда не питается от сети напрямую - она всегда получает свежесформированное напряжение. Отсюда и главное свойство: время переключения равно нулю, потому что переключаться не с чего на что, инвертор работает всегда.

Online-ИБП выдаёт идеальную чистую синусоиду во всех режимах, полностью изолирует нагрузку от любых сетевых аномалий и обеспечивает точную частоту и напряжение на выходе. Платой за это становятся более высокая цена, меньший КПД (часть энергии всегда теряется на двойном преобразовании), нагрев и, как правило, наличие активного охлаждения с вентилятором. Это техника для серверов, телекоммуникационных узлов, медицинского оборудования и всего, где даже миллисекундный провал недопустим.

Сравнение топологий в одной таблице

Характеристика	Резервный (off-line)	Линейно-интерактивный	Двойное преобразование (online)
Время переключения	5-12 мс	2-6 мс	0 мс
Стабилизация напряжения (AVR)	Нет	Да, ступенчатая	Да, постоянная и точная
Форма сигнала на батарее	Ступенчатая (аппрокс.)	Аппрокс. или чистая	Всегда чистая синусоида
КПД	Очень высокий	Высокий	Средний (потери на преобразовании)
Уровень шума	Тихий	Тихий	Слышен вентилятор
Цена	Низкая	Средняя	Высокая
Для чего	ПК, роутер, касса, приставка	Мощный ПК, NAS, коммутатор, котёл (только чистый синус)	Сервер, телеком, медтехника

Главный вывод из таблицы простой: не бывает топологии лучше или хуже в вакууме, бывает подходящая или неподходящая под задачу. Ставить online под домашний роутер - выбросить деньги и получить лишний шум, а экономить на резервном под сервер с базой данных - подложить себе мину замедленного действия.

Вольт-амперы против ватт: главная ловушка при выборе ИБП

Если вы запомните из всей статьи только один раздел, пусть это будет этот. Именно здесь совершается больше всего дорогих ошибок. На коробке ИБП крупно написано что-то вроде 1000 ВА, и покупатель подсознательно читает это как 1000 Вт. Это не одно и то же, и разница может достигать 40 процентов.

Что такое полная, активная и реактивная мощность

Вольт-амперы (ВА, VA) - это полная (кажущаяся) мощность. Ватты (Вт, W) - это активная мощность, та самая, что реально совершает полезную работу и греет ваши компоненты. Связаны они через коэффициент мощности (PF, Power Factor):

• Активная мощность (Вт) = Полная мощность (ВА) × Коэффициент мощности (PF)
• И наоборот: Полная мощность (ВА) = Активная мощность (Вт) / Коэффициент мощности (PF)

Коэффициент мощности у ИБП обычно указан в характеристиках и лежит в диапазоне от 0.6 до 1.0. Чем он выше, тем больше реальных ватт вы получите с той же цифры в вольт-амперах. Классический бюджетный ИБП на 1000 ВА с PF = 0.6 выдаёт всего 600 Вт активной мощности. Тот же 1000 ВА, но с PF = 0.9 даёт уже 900 Вт. Разница - целых 300 Вт, и это при одинаковой надписи на коробке.

Практический смысл прост: ИБП ограничивает нагрузку по обоим параметрам одновременно, и вы упрётесь в тот предел, который наступит раньше. Если у модели 1000 ВА / 600 Вт, то подключение нагрузки в 700 Вт вызовет мгновенную перегрузку и отключение, даже если по вольт-амперам запас вроде бы есть. Поэтому ориентироваться нужно в первую очередь на ватты, а не на красивую цифру ВА.

Почему стоит искать высокий коэффициент мощности

Современные ИБП всё чаще делают с коэффициентом мощности 0.9, 0.95 или даже 1.0. Модели с PF около единицы называют иногда ИБП с единичным коэффициентом мощности - у них цифра в ваттах почти равна цифре в вольт-амперах. Это удобно: не приходится держать в голове поправку, и вы гарантированно используете аппарат по максимуму. Наш совет - при прочих равных выбирать ИБП с PF в диапазоне 0.9-1.0, особенно если планируете нагружать его близко к номиналу.

Как правильно посчитать нагрузку

Расчёт делается в ваттах и состоит из трёх шагов.

• Шаг 1. Сложите паспортное потребление всех устройств в ваттах. Не путайте с мощностью блока питания! Блок питания ПК на 650 Вт вовсе не потребляет 650 Вт постоянно - это его максимум. Реальное среднее потребление среднего игрового ПК в работе - 250-450 Вт. Смотрите либо на реальное потребление, либо, если данных нет, берите с запасом от паспорта БП. Пример для мини-сервера: сервер 500 Вт + коммутатор 50 Вт + роутер 20 Вт = 570 Вт.
• Шаг 2. Добавьте запас 25-30 процентов. ИБП не должен работать на пределе: это перегрев, просадка автономии и ускоренное старение батарей. Оптимальная постоянная загрузка - 50-70 процентов от номинала. Для нашего примера: 570 × 1.3 = 741 Вт.
• Шаг 3. Подберите модель по ваттам, потом проверьте вольт-амперы. Нужен ИБП с активной мощностью от 750-800 Вт. Это примерно 1000 ВА при PF = 0.8 или около 830 ВА при PF = 0.9. Всегда сверяйтесь именно с обеими цифрами в паспорте.

Таблица типовых нагрузок и рекомендуемого ИБП

Что подключаем	Примерное потребление	С запасом 30%	Рекомендуемый ИБП (ориентир)
Роутер + ONT + камера	15-40 Вт	~50 Вт	400-650 ВА, любой тип
Офисный ПК + монитор	120-200 Вт	~260 Вт	600-850 ВА line-interactive
Игровой ПК + монитор	350-500 Вт	~650 Вт	1000-1500 ВА, PF 0.9-1.0, чистый синус
NAS на 4 диска	60-120 Вт	~155 Вт	650-1000 ВА line-interactive
Газовый котёл + насос	80-250 Вт	~325 Вт	ИБП только с чистым синусом + внешние АКБ
Стойка: сервер + коммутатор	500-700 Вт	~900 Вт	1500-2200 ВА online, PF 0.9-1.0

Форма выходного сигнала: чистый синус, аппроксимация и блоки питания с APFC

Второй по важности параметр после мощности - форма выходного напряжения, которую ИБП выдаёт, когда работает от батареи. От неё напрямую зависит, будет ли ваша техника вообще нормально работать в момент отключения света или уйдёт в аварию.

Чистая и аппроксимированная синусоида - в чём разница

В нормальной розетке напряжение меняется по плавной синусоиде. ИБП на батарее должен эту синусоиду воспроизвести. Дешёвые модели формируют ступенчатую (аппроксимированную, модифицированную) синусоиду - грубую лесенку, которая лишь отдалённо напоминает настоящую волну. Более качественные аппараты выдают чистую синусоиду (Pure Sine Wave), практически неотличимую от сетевой.

Многим устройствам всё равно: лампе накаливания, простому блоку питания, зарядке телефона ступенчатый сигнал не мешает. Но есть целый класс техники, для которой аппроксимация - серьёзная проблема.

Блоки питания с APFC и почему им нужен именно чистый синус

Практически все современные блоки питания для ПК, а также серверные БП оснащены активным корректором коэффициента мощности - APFC (Active Power Factor Correction). Эта схема очень чувствительна к форме входного напряжения. Когда ИБП со ступенчатой синусоидой переключается на батарею, APFC воспринимает резкие ступеньки как провал или искажение напряжения. Результат - блок питания уходит в защиту, ПК перезагружается или выключается прямо в момент, ради которого вы и ставили ИБП. В худшем случае возникает перегрузка самого ИБП и срабатывание его защиты.

Вывод однозначный: для любого ПК или сервера с блоком питания APFC нужен ИБП только с чистой синусоидой. То же касается устройств с электродвигателями и насосами - циркуляционных насосов котлов, компрессоров, некоторых бытовых приборов. Аппроксимированный синус для них в лучшем случае снижает КПД и греет мотор, в худшем - не даёт технике запуститься. Экономия на форме сигнала здесь оборачивается тем, что ИБП формально работает, а защищаемое оборудование - нет.

Аккумуляторы, время автономии и конструктивные особенности

ИБП без аккумуляторов - просто сетевой фильтр. Именно батарея определяет, сколько ваша техника проживёт без света, и именно она первой требует внимания при обслуживании.

Какие аккумуляторы стоят в ИБП

Абсолютное большинство бытовых и полупрофессиональных ИБП комплектуются герметичными свинцово-кислотными батареями технологий AGM или GEL. Они не требуют обслуживания, не проливаются, могут работать в любом положении и рассчитаны на циклы разряда в буферном режиме. В более дорогих и современных моделях встречаются литиевые (LiFePO4) батареи - они дороже, но служат в несколько раз дольше, легче и лучше переносят циклы.

Категорически нельзя ставить в ИБП автомобильные аккумуляторы, и это одна из самых опасных народных ошибок. Автомобильные АКБ при заряде выделяют взрывоопасный водород и не герметичны, а также не рассчитаны на циклы глубокого разряда - в буферном режиме ИБП они быстро деградируют. Герметичные AGM и GEL создавались именно под эту задачу и делают это безопасно.

Время автономной работы: сколько его реально нужно

Здесь важно понять философию: массовый ИБП не предназначен держать нагрузку часами. Его штатная задача - пережить короткие отключения и дать технике корректно завершить работу. Ориентиры такие:

• 5-15 минут - типовая автономия при загрузке 50-70 процентов. Этого достаточно, чтобы переждать кратковременное мигание сети или корректно выключить ПК и сервер.
• 1-8 часов и больше - достигается только с внешними батарейными блоками. Это уже сценарий для газовых котлов, узлов связи, систем видеонаблюдения, где важно продержаться всё отключение целиком.

Время автономии нелинейно зависит от нагрузки: чем меньше вы нагрузили ИБП относительно его ёмкости, тем непропорционально дольше он проработает. Поэтому для длительной автономии выбирают ИБП с возможностью подключения внешних батарейных блоков (моделей с индексами вроде EXR, RT, или отдельной клеммой под АКБ) и наращивают ёмкость нужным числом батарей.

Горячая замена батарей (hot-swap)

Для техники, которую нельзя выключать, важна функция горячей замены аккумуляторов - hot-swap. Она позволяет менять отработавшие батареи, не снимая нагрузку и не обесточивая защищаемое оборудование. В домашних ИБП её обычно нет, а вот в стоечных и online-моделях среднего и старшего класса она встречается часто и сильно упрощает обслуживание. Батареи ИБП - расходник со сроком службы в среднем 3-5 лет для AGM, и возможность заменить их без простоя дорогого стоит.

Стоечное и напольное исполнение

Форм-фактор выбирают под место установки:

• Tower (башня) - напольная или настольная вертикальная установка. Классика для дома и офиса, ставится рядом с ПК или в углу.

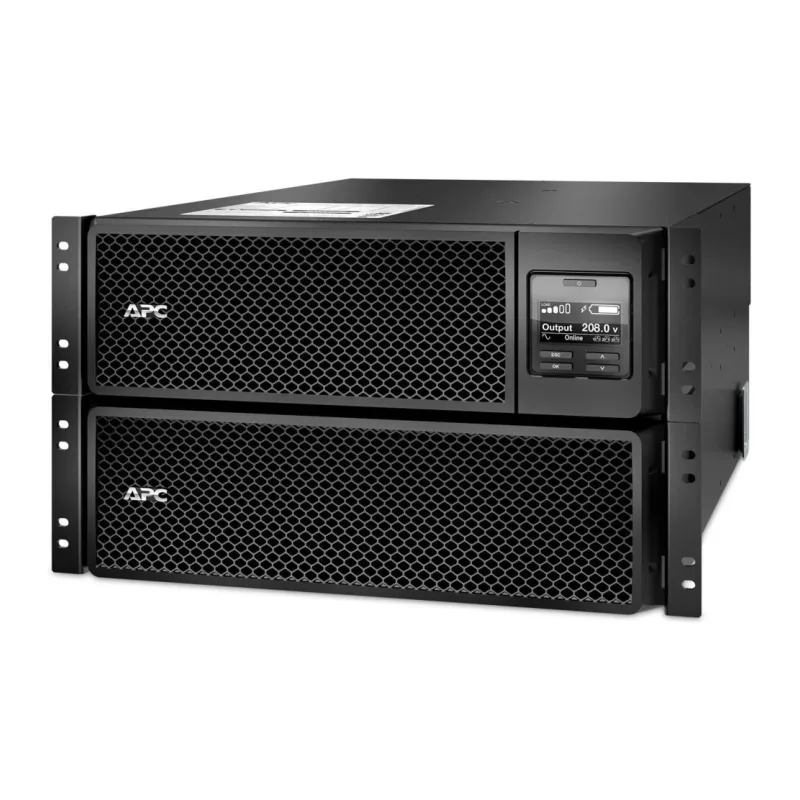

• Rackmount (стоечный, 19 дюймов) - монтаж в серверную стойку, высота измеряется в юнитах (2U, 3U, 4U). Выбор для серверных и телеком-шкафов.
• RT (Rack/Tower) - универсальное исполнение, которое можно поставить и как башню, и вставить в стойку. Удобно, когда инфраструктура растёт и требования к монтажу могут поменяться.

Розетки, интерфейсы и управление

Обратите внимание на тип и количество розеток: бытовые модели идут с обычными розетками Schuko, серверные - с разъёмами IEC C13/C14. Полезны разделённые группы розеток, где часть питается от батареи, а часть только фильтруется. Для управления пригодятся USB или RS-232 для связи с одним компьютером и утилитой автоматического завершения работы, а для серверов - слот под сетевую карту SNMP, которая позволяет мониторить ИБП по сети и рассылать команды на безопасное выключение сразу нескольким машинам.

Подбор ИБП под конкретную задачу

Теория собрана, переходим к практике. Ниже - типовые сценарии, с которыми к нам чаще всего обращаются покупатели в Беларуси, и наши рекомендации по каждому.

Домашний ПК, роутер, приставка, видеонаблюдение

Для роутера, оптического терминала и IP-камеры хватит компактного резервного или линейно-интерактивного ИБП на 400-650 ВА. Роутер потребляет считанные ватты, поэтому даже небольшой аппарат обеспечит несколько часов работы интернета при отключении света - это отдельный приятный бонус, если провайдерское оборудование в подъезде запитано независимо. Для офисного ПК с монитором берите line-interactive на 600-850 ВА с AVR: стабилизация напряжения защитит блок питания от просадок, которых в наших сетях хватает.

Игровой ПК и рабочая станция

Здесь два обязательных требования: достаточная мощность в ваттах и чистая синусоида (из-за APFC блока питания). Для игрового ПК среднего и высокого уровня ориентируйтесь на line-interactive 1000-1500 ВА с коэффициентом мощности 0.9-1.0 и обязательно чистым синусом. Такой ИБП спокойно переживёт просадку под нагрузкой видеокарты и корректно отдаст 5-10 минут автономии на сохранение работы и выключение. Экономить на форме сигнала для игрового ПК нельзя - именно эта техника чаще всего страдает от ступенчатой синусоиды.

NAS и небольшой сервер

Для NAS ключевое - не столько долгая автономия, сколько гарантированное корректное завершение работы, чтобы не повредить файловую систему и массив RAID. Line-interactive на 650-1000 ВА с USB-подключением и утилитой, которая по сигналу ИБП сама инициирует безопасное выключение, - оптимальный вариант. Для небольшого сервера или стойки с коммутатором стоит смотреть в сторону online double conversion от 1500 ВА с чистым синусом, слотом под SNMP-карту и, желательно, поддержкой внешних батарей и горячей замены. Ноль миллисекунд переключения здесь означает, что сервер вообще не заметит аварии сети.

Газовый и любой отопительный котёл

Это особый и очень частый в Беларуси сценарий, и здесь есть жёсткие правила. Автоматика газового котла и особенно циркуляционный насос - это электродвигатель, крайне чувствительный к форме напряжения. Для котла подходит только ИБП с чистой синусоидой, аппроксимация недопустима: насос будет гудеть, греться и может не запуститься, а плата автоматики - выдавать ошибки. Кроме того, важна правильная фазировка (соблюдение фазы и нуля), иначе автоматика розжига может не видеть пламя.

Задача котельного ИБП - продержать отопление часами, поэтому берут модели с возможностью подключения внешних аккумуляторов и наращивают ёмкость под нужное время автономии. Небольшой настенный котёл с насосом потребляет обычно 80-250 Вт, так что даже недорогой инвертор с чистым синусом и парой ёмких AGM-батарей способен обеспечить целую ночь работы отопления. Это как раз тот случай, где ИБП напрямую влияет на комфорт и безопасность дома зимой.

Частые ошибки при выборе ИБП

За годы консультаций мы собрали список ошибок, которые повторяются снова и снова. Проверьте себя по нему до покупки - это дешевле, чем после.

• Путаница между вольт-амперами и ваттами. Самая массовая ошибка. ИБП на 1000 ВА с PF = 0.6 выдаёт всего 600 Вт, и нагрузка в 700 Вт вызовет мгновенную перегрузку. Всегда считайте нагрузку в ваттах и сверяйтесь с обоими паспортными числами.
• Покупка ИБП со ступенчатой синусоидой для ПК с APFC. Блок питания с активным корректором мощности воспринимает аппроксимацию как провал напряжения, уходит в защиту и перезагружает ПК ровно в тот момент, когда должен был его спасти. Для ПК, серверов, котлов - только чистый синус.
• Автомобильный аккумулятор вместо AGM/GEL. Опасно: выделение взрывоопасных газов и отсутствие герметичности плюс неспособность работать в буферном режиме и циклах глубокого разряда. Только специализированные герметичные батареи.
• ИБП без SNMP-карты в серверной. Без карты управления ИБП не сможет автоматически скомандовать серверам безопасно выключиться при разряде батареи, когда рядом нет администратора. Данные и файловая система под угрозой.
• Постоянная работа на пределе мощности. Загрузка под 100 процентов - это перегрев, короткая автономия и ускоренная деградация батарей. Держите рабочую нагрузку в пределах 50-70 процентов номинала.
• Игнорирование срока службы батарей. АКБ - расходник на 3-5 лет. Планируйте замену заранее, а для критичной техники выбирайте модели с горячей заменой и внешними батарейными блоками.
• Ставка только на автономию в часах для обычного ПК. Массовому ИБП не нужны часы работы - ему нужно пережить провал и дать корректно выключиться. Долгая автономия - отдельная задача для котлов и связи, решаемая внешними батареями.

Как купить ИБП в magaz.by

Мы собрали в каталоге magaz.by ИБП и аккумуляторы под все описанные сценарии - от компактных резервных моделей под роутер до линейно-интерактивных для ПК и online-аппаратов для серверов, а также внешние батарейные блоки и сменные АКБ. Вся техника поставляется с официальной гарантией, которую обслуживают авторизованные сервисные центры в Беларуси, соответствует требованиям ЕАЭС и стандартам СТБ.

Покупка устроена максимально удобно для частного покупателя:

• Помощь с подбором. Не уверены в расчёте мощности или выборе батарейного блока - опишите свою технику, и наши специалисты подберут подходящую модель под задачу и бюджет.
• Доставка. Бесплатная доставка по городу при заказе от определённой суммы, а также доставка по всей Беларуси. Габаритные стоечные модели и батареи привезём аккуратно.
• Самовывоз. Можно забрать заказ самостоятельно в удобное время.
• Оплата. Принимаем наличные и оплату банковской картой.
• Документы. На каждый товар выдаём кассовый чек и гарантийный талон - всё для спокойного обращения в сервис при необходимости.

Мы работаем с частными покупателями и помогаем выбрать технику именно под ваши бытовые и домашние задачи, будь то защита компьютера, сетевого оборудования или отопительного котла.

Чек-лист перед покупкой ИБП

Короткий список, который стоит пройти по пунктам прямо в момент выбора. Если на все вопросы есть уверенный ответ - вы не ошибётесь.

• Топология выбрана под задачу? Off-line для простого, line-interactive для дома и ПК, online для серверов и критичной техники.
• Мощность посчитана в ваттах, с запасом 25-30 процентов? И проверены обе цифры - ВА и Вт - с учётом коэффициента мощности.
• Форма сигнала соответствует технике? Для ПК с APFC, серверов, котлов и насосов - только чистая синусоида.
• Хватит ли времени автономии? 5-15 минут для корректного выключения либо внешние батареи для часов работы котла и связи.
• Правильные аккумуляторы? Герметичные AGM/GEL или литий, никаких автомобильных АКБ.
• Нужна ли горячая замена и внешние батареи? Для техники без права на простой - да.
• Подходит форм-фактор и розетки? Tower, rackmount или RT, нужный тип и число розеток, разделённые группы.
• Есть ли интерфейс управления? USB/RS-232 для ПК, слот SNMP для серверов.
• Официальная гарантия и документы? Соответствие ЕАЭС/СТБ, чек и гарантийный талон, сервисный центр в Беларуси.

Правильно подобранный ИБП - это не строчка в смете, а тихий страховой полис, о котором вспоминаешь ровно в тот момент, когда во всём районе гаснет свет, а ваша техника продолжает спокойно работать. Потратьте немного времени на расчёт сейчас - и годами не будете возвращаться к этому вопросу.
